CS-043-048.0M高質量和耐用的石英晶體有何獨特?我們現在處于生產最終元件的過程中的以下階段:石英坯件已經生產出來，甚至電極也已經蒸發，頻率也已經檢查過了?，F(xiàn)在必須將坯件安裝到外殼中。這聽起來很簡單，但即使在這里也有一兩點要考慮，以便最終的結果是一個高質量和耐用的石英晶體。

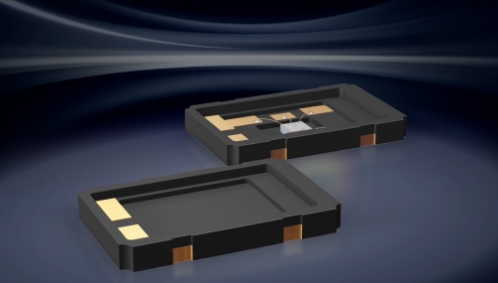

安裝到外殼中
為了將坯件安裝到外殼中，首先用導電粘合劑涂覆外殼基座。下一步是固定石英坯件。

在外殼中安裝石英坯件

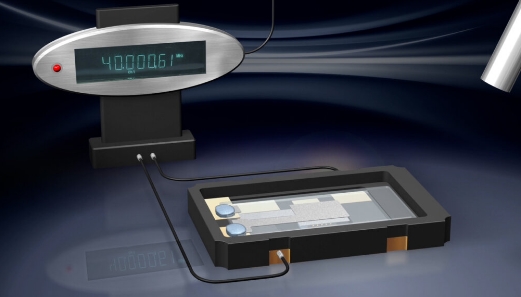

最終頻率調整
CS-043-048.0M高質量和耐用的石英晶體有何獨特?現在最后一次調整頻率。使用兩種不同的方法，必要時調整目標頻率。一方面，如果頻率太高，可以氣相沉積額外的電極材料。這個步驟降低了頻率?；蛘撸玫入x子體部分去除電極材料可以增加頻率。

最終頻率調整

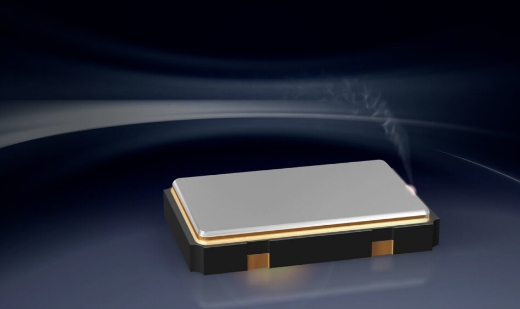

外殼是密封的
接下來，密封外殼。這有幾種方法。經常使用“接縫密封”方法。在這個過程中，金屬蓋和包裝用電極焊接在一起。

利用接縫密封方法，外殼被密封

原廠編碼	廠家	型號	系列	頻率	頻率穩定度
CS-018-114.285M	Connor-Winfield	CS-018	MHz Crystal	114.285MHz	±100ppm
CS-023-114.285M	Connor-Winfield	CS-023	MHz Crystal	114.285MHz	±20ppm
XL-1C-010.0M	Connor-Winfield	XL-1C	MHz Crystal	10MHz	±50ppm
XL-1C-012.0M	Connor-Winfield	XL-1C	MHz Crystal	12MHz	±50ppm
XL-1C-020.0M	Connor-Winfield	XL-1C	MHz Crystal	20MHz	±50ppm
XL-1C-016.0M	Connor-Winfield歐美晶振	XL-1C	MHz Crystal	16MHz	±50ppm
XM-1-012.0M	Connor-Winfield	XM-1	MHz Crystal	12MHz	±50ppm
XM-1-016.0M	Connor-Winfield	XM-1	MHz Crystal	16MHz	±50ppm
XM-1-010.0M	Connor-Winfield	XM-1	MHz Crystal	10MHz	±50ppm
CS-034-040.0M	Connor-Winfield	CS-034	MHz Crystal	40MHz	±50ppm
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm
XL-1C-018.432M	Connor-Winfield	XL-1C	MHz Crystal	18.432MHz	±50ppm
XM-1-018.432M	Connor-Winfield	XM-1	MHz Crystal	18.432MHz	±50ppm
CS-018-114.285MHZ	Connor-Winfield	CS-018	MHz Crystal	114.285MHz	±100ppm

最后階段
在接受最終測試、包裝和運輸之前，石英在激光或特殊墨水的幫助下進行標記。
現在石英晶體完成了，它可以安裝在板上。
這份文件以清晰直觀的方式展示了石英石制造過程中的所有階段。
壹兆電子為您提供Connor-Winfield晶振產品系列，旗下推出無源晶振編碼CS-043-048.0M很好結合高質量和耐用之特點，并充分利用產品的獨特性，體現于與其他產品不同之處，產品廣泛應用于智能家居，藍牙音響，儀器設備等領域。
