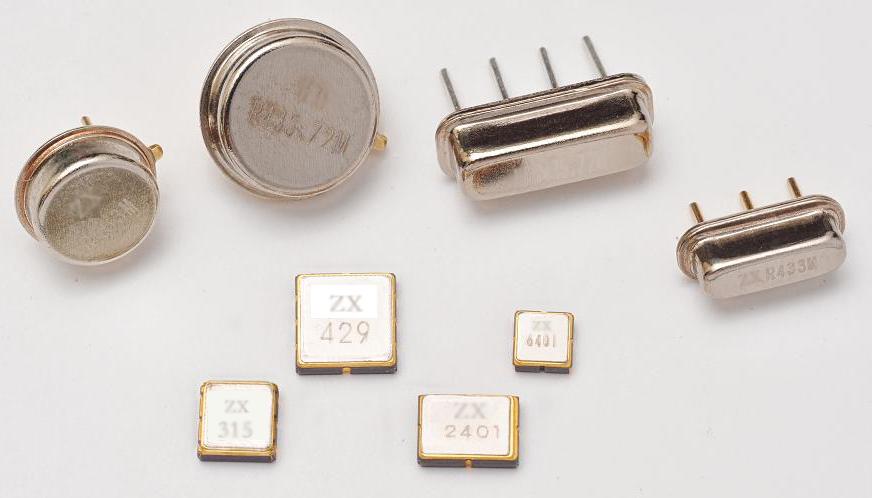

有很多客戶分不清楚聲表諧振器和聲表濾波器.其實呢,也可以說他們是同一款,但是實質上不是.聲表諧振器是其實是介于聲表濾波器和晶振之間的,說是晶振也對,說是聲表濾波器也不算錯.也是個很糾結的問題了,下面小編就為大家簡單介紹一下聲表濾波器的原理及特點.
聲表面濾波器和晶振一樣,都是用作電子行業的一款電子元器件,但是它的作用卻是晶振無法完成的.它的主要作用就是利用壓電材料的特性和輸出與輸入換能器將電波的輸入信號轉換成機械能,經過處理后在轉換成信號,已達到過濾多余的信號及雜訊,提升收訊品質的作用;而晶振的主要作用是提供穩定,精確的單頻振蕩和提供基本的時鐘信號.由此可見同是電子元器件的聲表面濾波器和晶振由著本質的區別,簡單來說就是晶振是提供信號,而濾波器便是來過濾晶振所提供的信號中多余的信號及雜訊.下面簡單介紹以下聲表面濾波器的特點及應用.

聲表面濾波器簡稱SAW(Surface Acoustic Wave),其主要特點是群延遲時間偏差和頻率選擇性優良,設計靈活性大,模擬/數字兼容,輸入輸出阻抗誤差小,傳輸損耗小,可靠性高,抗電磁干擾性能好,制作的器件體小量輕,其體積,重量分別是陶瓷濾波器的1/40和1/30左右,且能實現多種復雜的功能.主要應用于遙控裝置,無線尋呼系統,移動通訊設備,衛星定位系統,報警器和網絡系統中.最明顯的例子莫過于SAW濾波器應用到網絡系統中,使得用戶在上網時的下載速度增快,所以現在不少商家都在開發利用高性能的SAW濾波器來解決臨頻抑制問題,由此可見,聲表面濾波器的市場是非?？捎^的.

而由于現在的電子產品都在往小型化發展,以前尺寸太大的濾波器便不合適了,所以SAW濾波器的小型片轉換是移動通訊和便攜式電子產品所提出的主要要求.縮小SAW濾波器的體積主要采取三方面的措施:1.通過優化設計器件用芯片;2.改進器件的封裝形式;3.將不同功能的濾波器封裝在一起結合成組合型器件來減小SAW濾波器的體積.而為了配合電子行業的帶寬和高頻的要求,SAW濾波器現在的研發也在努力提高工作頻率和擴展帶寬.另外早期的聲表面濾波器的最大缺點便是損耗大,所以降低損耗也是勢在必行的一個重要環節.
