洗衣機作為日常使用的家用電器已經有很多年的歷史了,從以前功能單一的洗衣機,甩干機,到現在的全自動,功能多樣化的洗衣機,這其中的技術和有源晶振也在不斷更新,最直觀的的例子就是,現在的洗衣機已經使用薄膜開關或者旋轉開關來作為控制面板的功能選擇器,其中使用的則是可變電阻(電位計)技術.

現在有許多已經使用開關解決方案的功能選擇器,那么使用電位計的旋轉開關有著哪些優點呢？是什么影響了從開關到電位器的過渡？
1.降低成本;因?yàn)殡娢挥?jì)的結構有著一定的優勢,其價格低于旋轉開關,最多可節省50%.

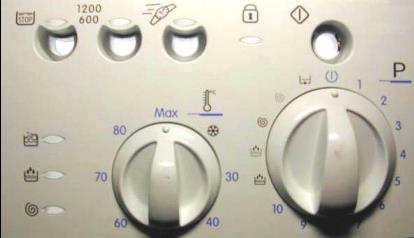

2.更少的終端;旋轉開關需要與PCB上相同數量的端子和電路，因?yàn)橛泄δ苓x擇。無論需要多少功能選擇，貼片晶振的使用必不可少,電位計在PCB上只需要3個端子和電路連接。圖1顯示了一個面板，其中包含這些應用的典型選擇。
3.改進IC技術;大多數IC可以輕松處理模數轉換，允許電位計代替數字旋轉開關。

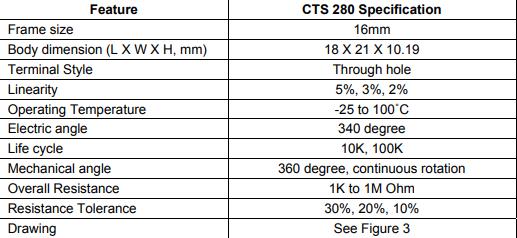

280系列電位器的功能
1.線性度高。線性度對于確保電位計輸出正確對應于位置信號至關重要。典型要求是16位選擇器的線性度為2％，8位選擇器的線性度為3％。
2.可360度連續旋轉（無制動）。這使它可以取代無限旋轉旋轉開關功能。

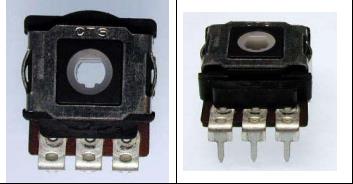

3.可提供空心轉子，以便插入軸（見圖2）。
4.最少10,000個生命周期。
5.小框架尺寸16毫米。

最近歐洲制造商的成功將280系列電位計確定為非常適合功能選擇器應用的競爭組件。對于需要以下類似解決方案的制造商而言，很多機會尚未開發：
1.洗衣機，干衣機，洗碗機
2.帶微處理器或IC組件的其他設備
3.用于家用電器，工業儀器和汽車應用的面板控制和位置傳感器。
